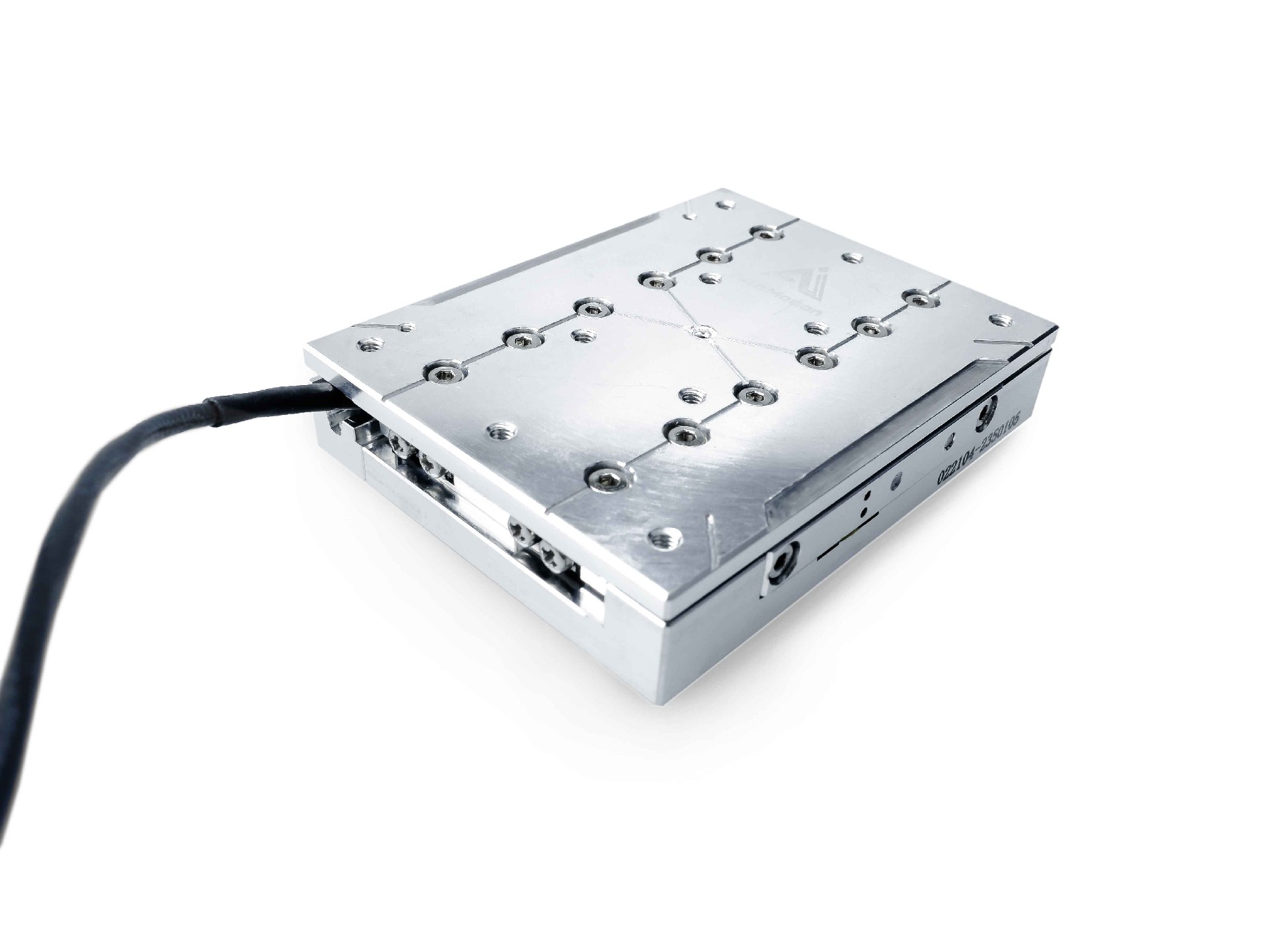

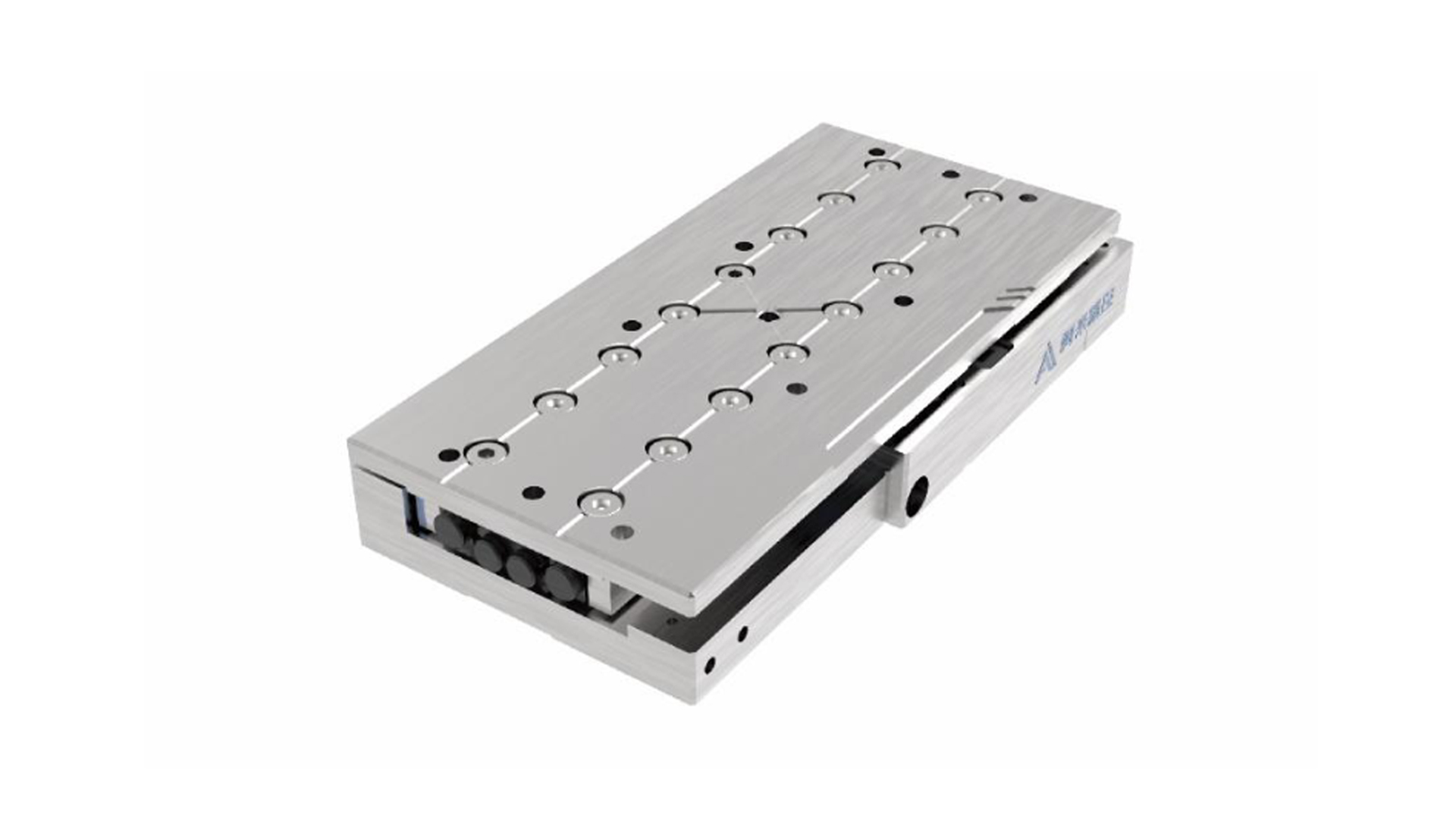

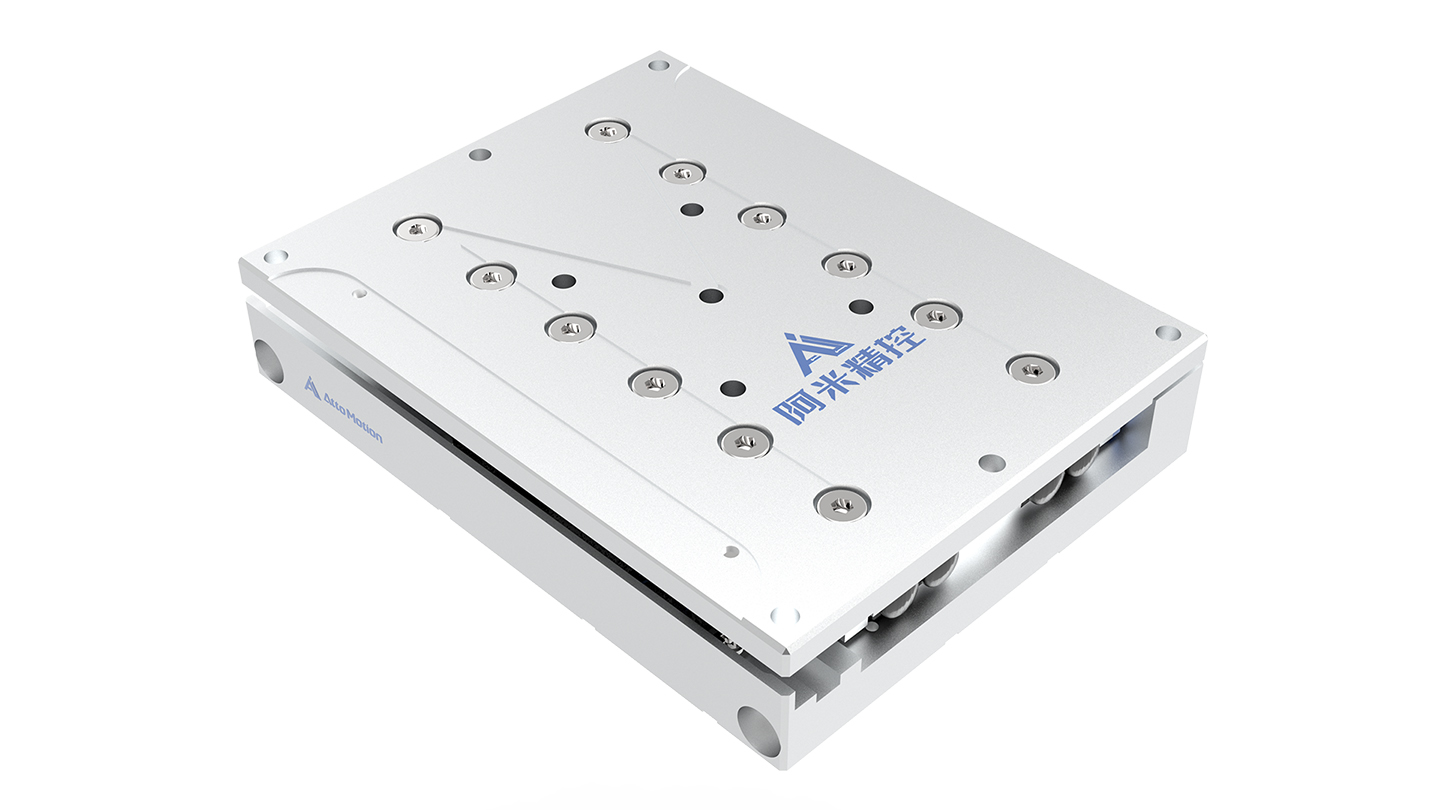

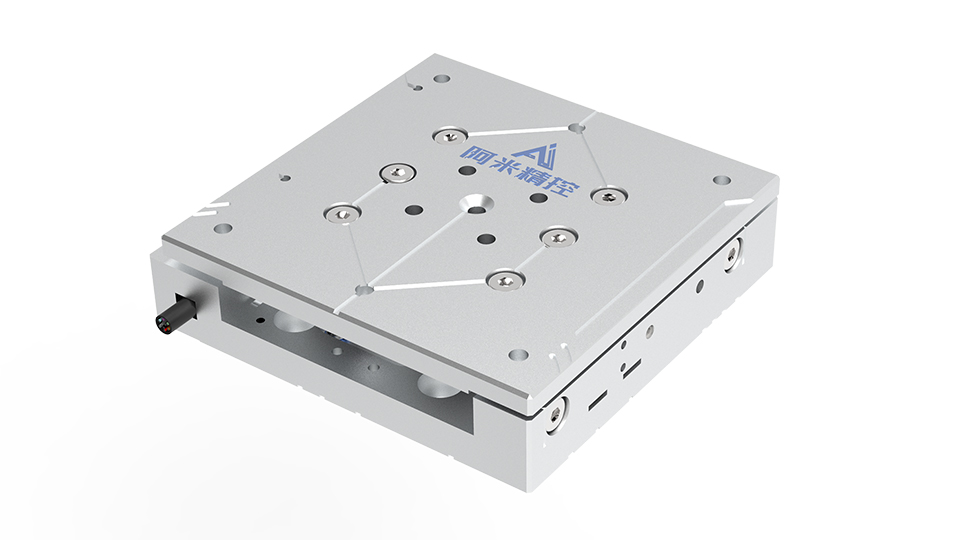

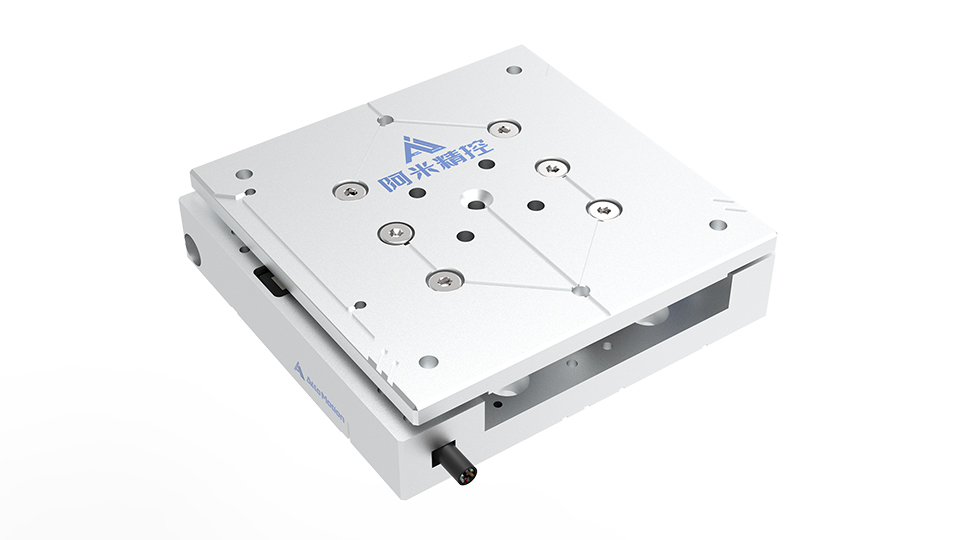

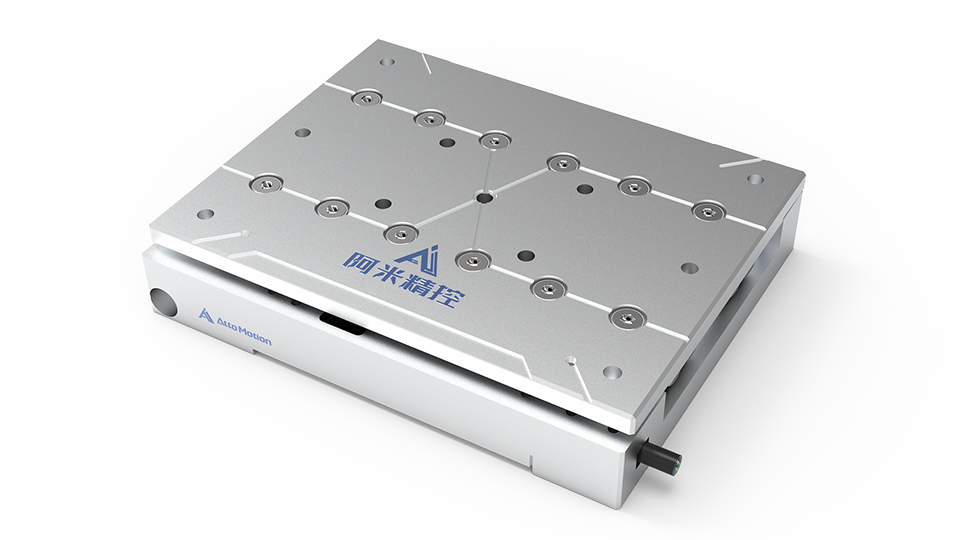

单轴长行程压电滑台基于粘滑仿生运动原理及整/亚步复合纳米运动技术，具有数厘米级行程和纳米级运动精度。
支持面向不同应用和需求的产品开发与定制。

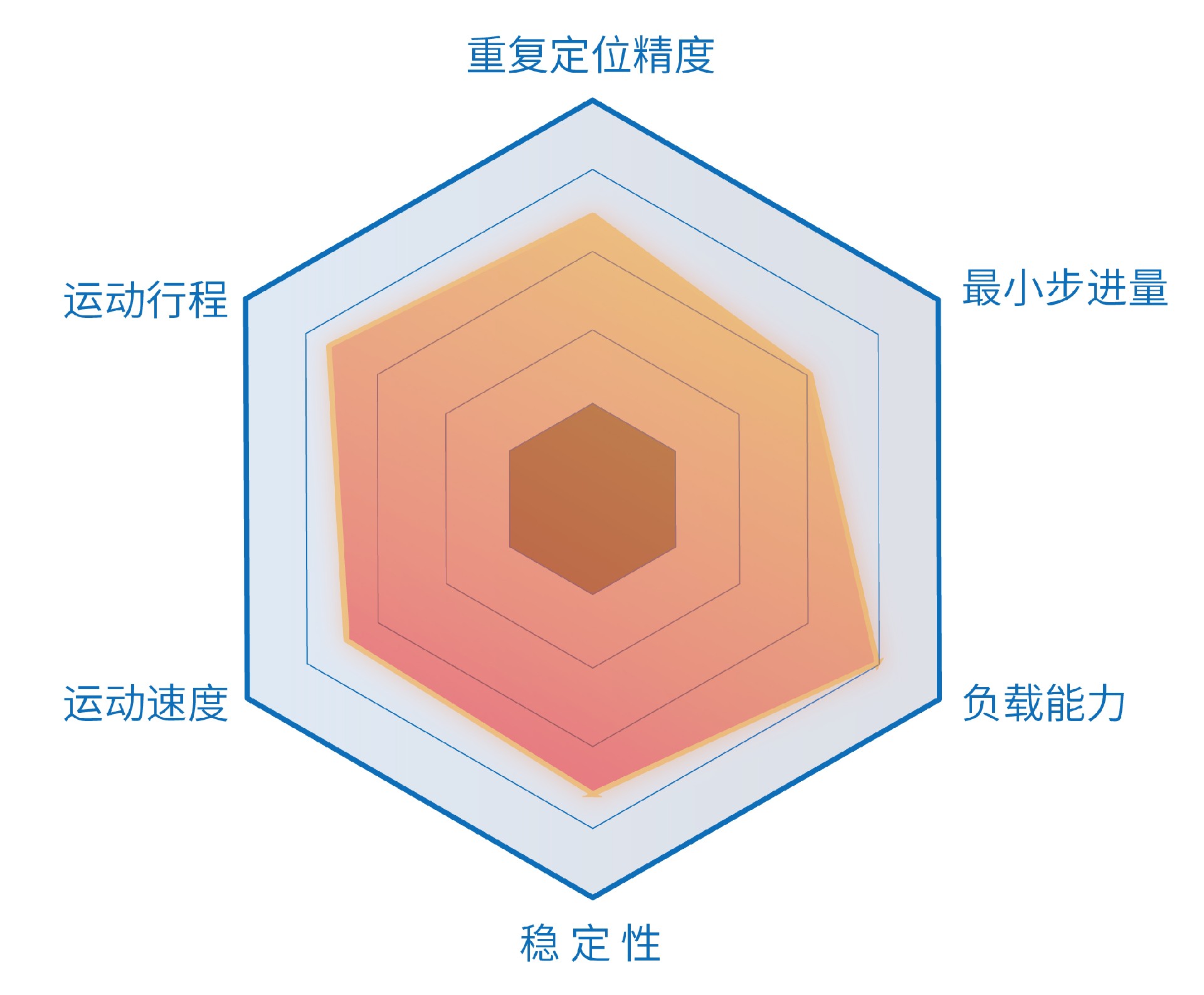

技术特点：
超长行程：10mm~数百mm
高分辨率：传感器分辨率为1.22nm
超高精度：最小步长2nm
运动速度：可达5mm/s
高稳定性：保持力可达5N
超高真空兼容性；
运动模式：支持开环与闭环
轻量化、结构紧凑，高可靠性
模块化设计，摩擦单元可替换
应用领域：
扫描电镜（SEM）样品操纵
主动光学
超分辨成像样品移动
大范围电子束直写（EBL）
微纳装备及制造
集成电路制造与检测
高真空样品精度对准及调姿
纳米聚焦与扫描
显微及纳米CT
规格参数：

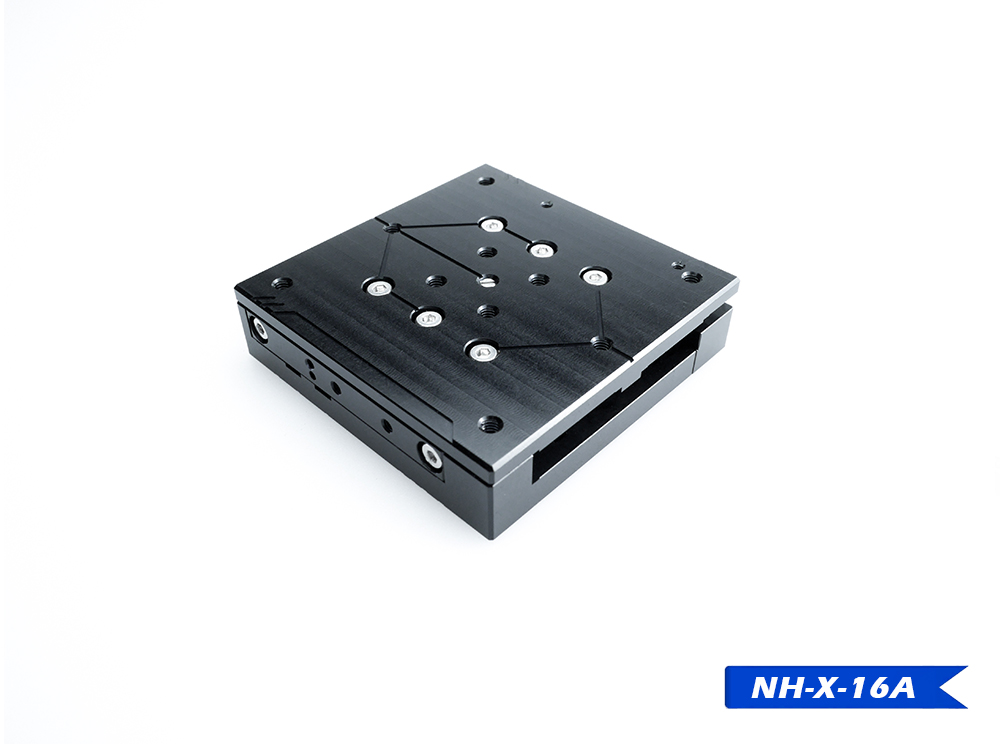

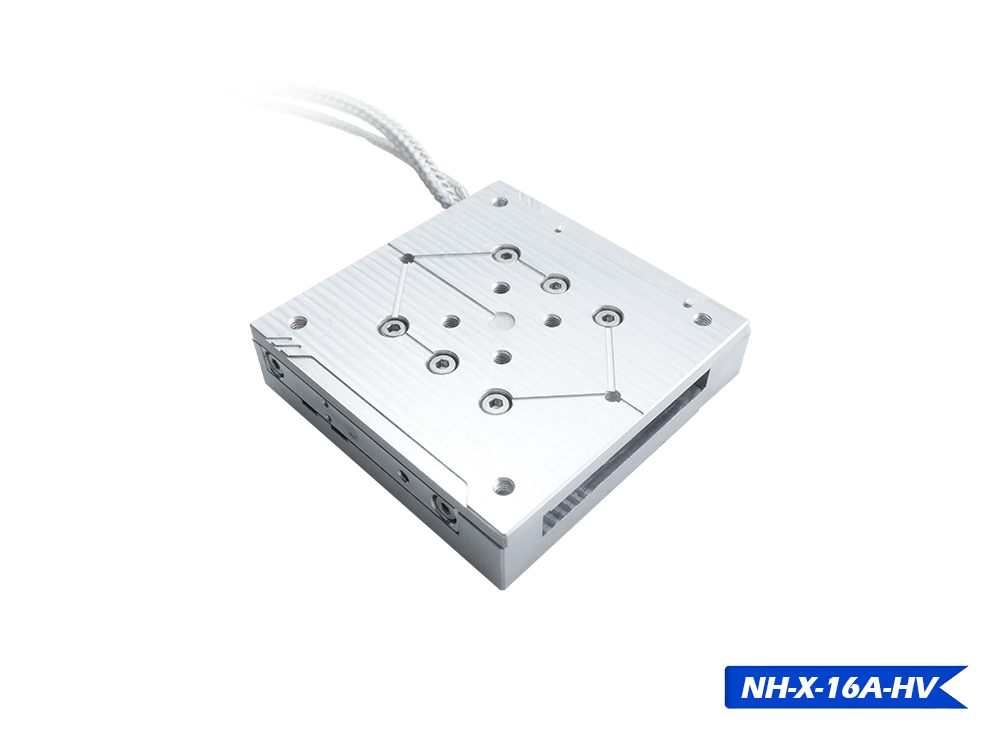

型号 | NH-X-16A | NH-X-16B | NH-X-36A | NH-X-36B | NH-X-50A |
运动轴数 | 1 | ||||
传感器类型 | 光栅编码器（玻璃栅尺） | ||||
行程(mm) | 16 | 16 | 36 | 36 | 50 |
保持力（N） | 5 | 5 | 5 | 5 | 5 |
最大承载力（垂直方向)(N) | 20 | 20 | 20 | 20 | 20 |

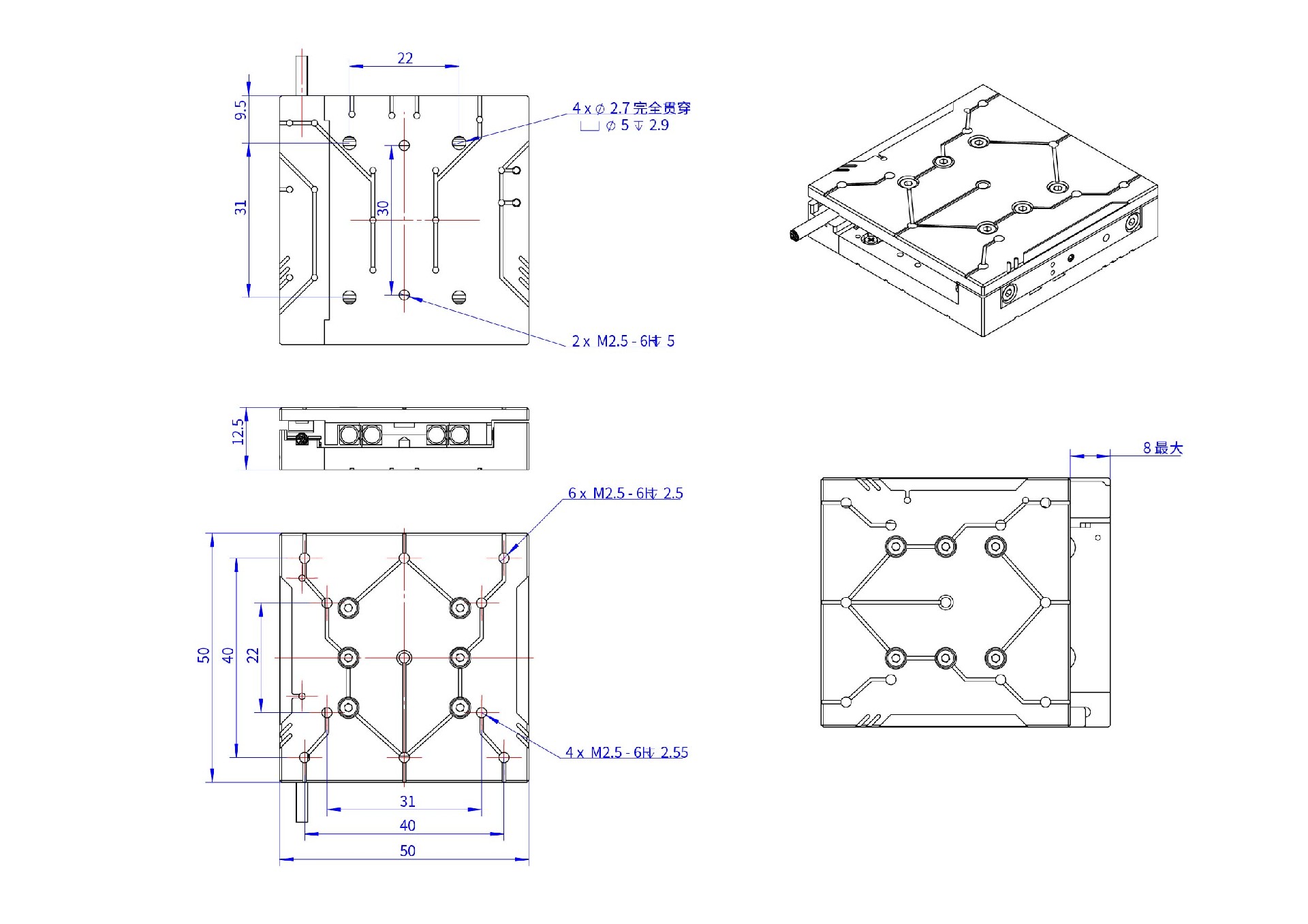

尺寸（mm） | 50x52x12.5 | 50x50x12.5 | 65x50x12.5 | 65x50x12.5 | 82x40x12.5 |
重量 ( g) | 75 | 75 | 112 | 112 | 188 |
速度（mm/s） | 5 | 5 | 5 | 5 | 5 |
分辨率（nm） | 1.22 | 12.5 | 1.22 | 12.5 | 1.22 |
最小步长（nm） | 2 | 50 | 2 | 50 | 2 |
材料 | 铝合金/钛合金 | ||||
真空度 (mBar) | 超真空兼容（5X10-9 ） | ||||
电气接口 | D-sub9 | ||||
屏蔽线缆长度（m） | 2 | ||||
适配控制器 | 微纳运动控制器 SS01-C2A | ||||
