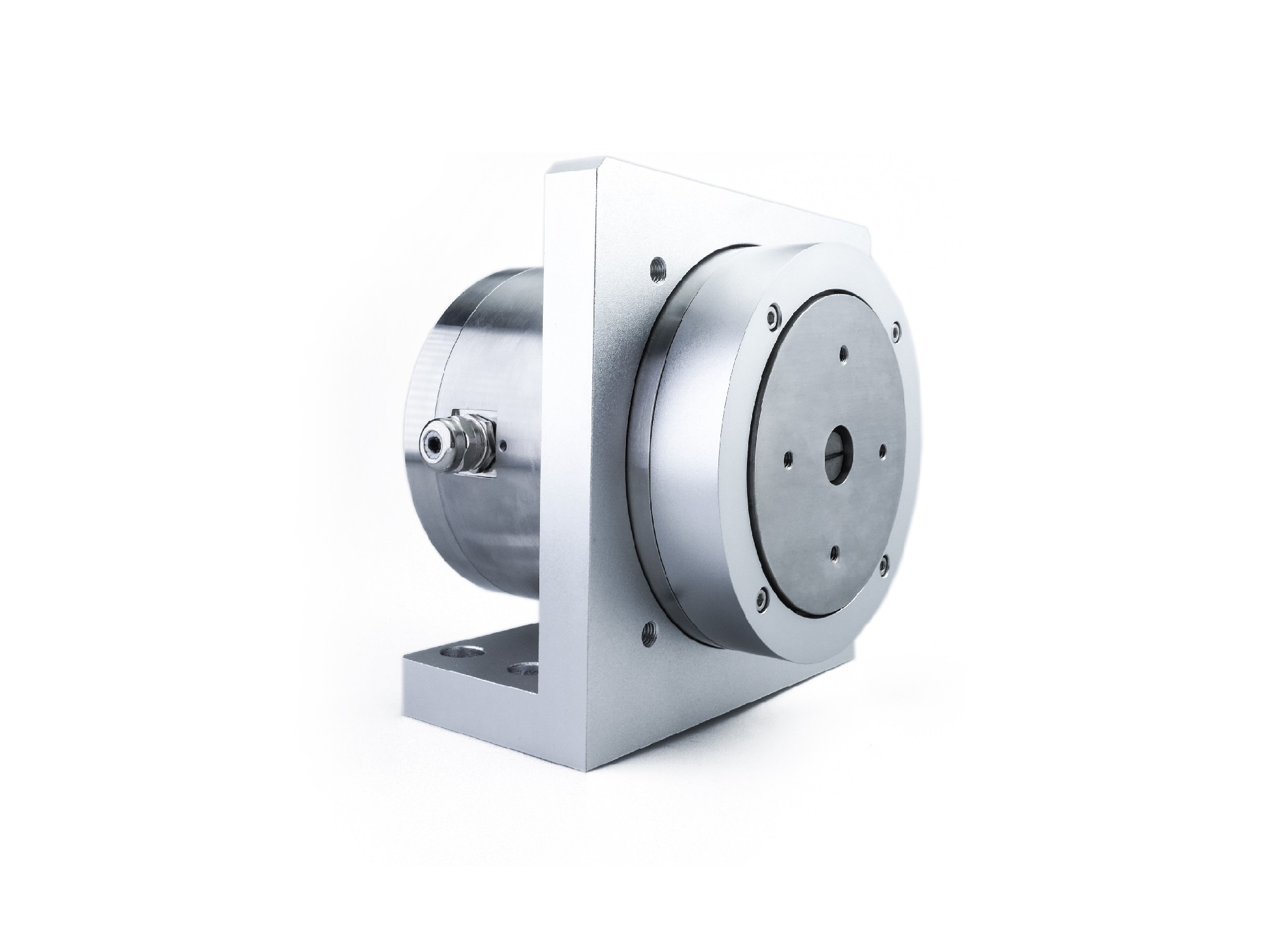

NPB-PZT-UV 二维高速压电偏摆镜采用差分驱动与差分传感设计，通过负载平面的两轴(ΘX，ΘY)旋转运动实现高精密指向与调姿,输出扭矩大,响应速度快,控制精度高。
技术特点：
· 压电直驱式精密设计
· 嵌入式纳米位移传感器系统
· 超高指向精度、高动态、低噪声
· 高精度柔性铰链设计，光学负载鲁棒性强
· 支持光机对准、跟踪及动态扫描等复杂伺服需求
· 兼容空间及高真空等特殊环境
应用领域：
· 激光雷达
· 光学稳像
· 空间激光通讯
· 激光束稳定
· 超分辨率光学成像
规格参数：
型号 | NP-PZT-UV* |
主动轴 | θX，θY |
传感器类型 | SGS |
驱动类型 | 压电陶瓷 |
闭环行程 | 4mrad |
闭环分辨率 | ±0.05µrad |
重复定位精度 | 1µrad |
线性度 | 0.5% |
谐振频率 | 800Hz |
最大负载 | 500g |
自重 | 4.5kg |
尺寸 | 105x105x106mm |
材料 | 钢/钛合金 |
真空（可选） | 超真空兼容（5x10-9）mbar |
电气接口 | D-sub9 |
推荐控制器/驱动器 | 数字伺服控制器NPC-042-S1PP/纳米伺服控制器APS-2030101 |
