S301.A1三维纳米定位/扫描平台

发布时间:2025-05-22浏览次数:3765次
  • S301.A1三维纳米定位/扫描平台
  • S301.A1三维纳米定位/扫描平台
  • S301.A1三维纳米定位/扫描平台

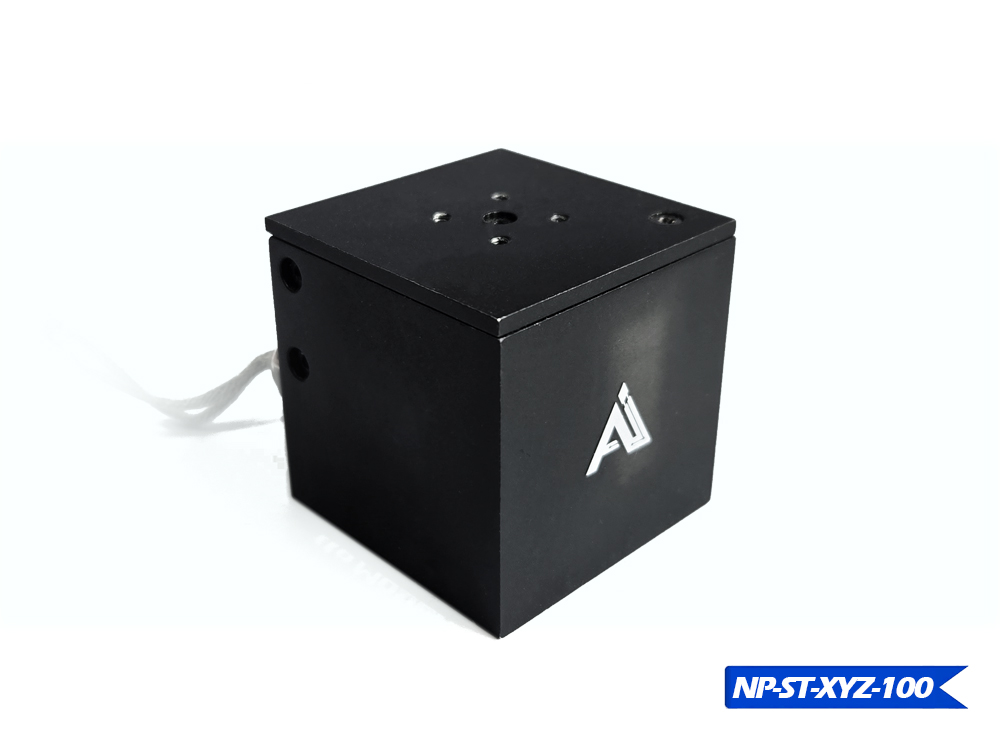

       S301.A1三维纳米定位/扫描平台基于微纳柔性机构和压电执行器实现超高分辨力纳米运动,通过高性能纳米伺服系统实现闭环控制,具有亚纳米级运动分辨率、纳米级运动精度和高速、高动态轨迹扫描功能。


技术特点:

  • 超高定位精度

  • 无摩擦柔性铰链导向

  • 高速、高动态

  • 亚纳米级分辨率

  • 多运动模式:定位/扫描

  • 超高真空兼容


应用领域:

  • 光学对准

  • 纳米压印

  • 显微成像/操纵

  • 表面检测

  • 高密度储存

  • 测量技术

  • 表面检测

  • 半导体加工


规格参数:



 性能指标项目 S301.A1 单位
 运动轴 X,Y,Z
 传感器类型
 电容式传感器
 驱动类型
 压电陶瓷
 行程
 100 μm
 运动分辨率 1 nm
 重复定位精度 10 nm
 最大负载 200 g
 带载谐振频率@200g负载 X/Y:110   Z:200

 Hz

 尺寸 40×40×42
 mm
 质量 150 g
 适配控制器 NPC-043四通道数字伺服控制器




资料下载




S301.A1三维纳米定位扫描平台 产品规格书.pdf
