长行程压电平台基于粘滑仿生运动原理及整/亚步复合纳米运动技术，具有数厘米级行程和纳米级运动精度。
技术特点：
超长行程
高分辨率：传感器分辨率为1.22nm
超高精度：最小步长2nm
运动速度：可达5mm/s
高稳定性高保持力
超高真空兼容性；
运动模式：支持开环与闭环
轻量化、结构紧凑，高可靠性
模块化设计，摩擦单元可替换
应用领域：
扫描电镜（SEM）样品操纵
主动光学
超分辨成像样品移动
大范围电子束直写（EBL）
微纳装备及制造
集成电路制造与检测
高真空样品精度对准及调姿
纳米聚焦与扫描
显微及纳米CT
规格参数：

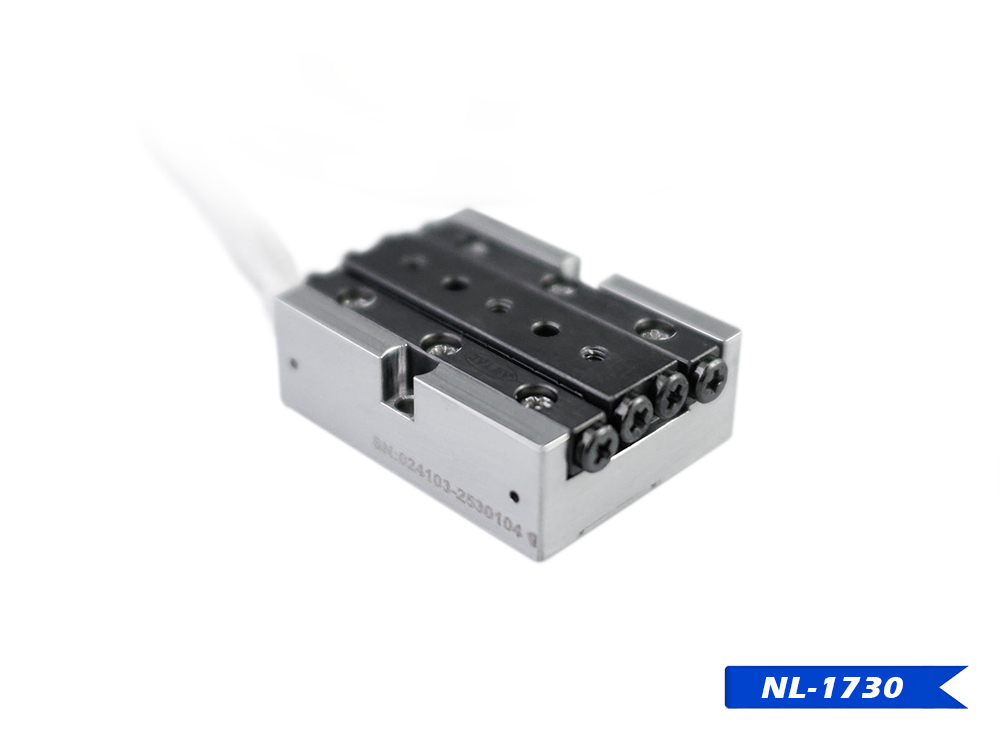

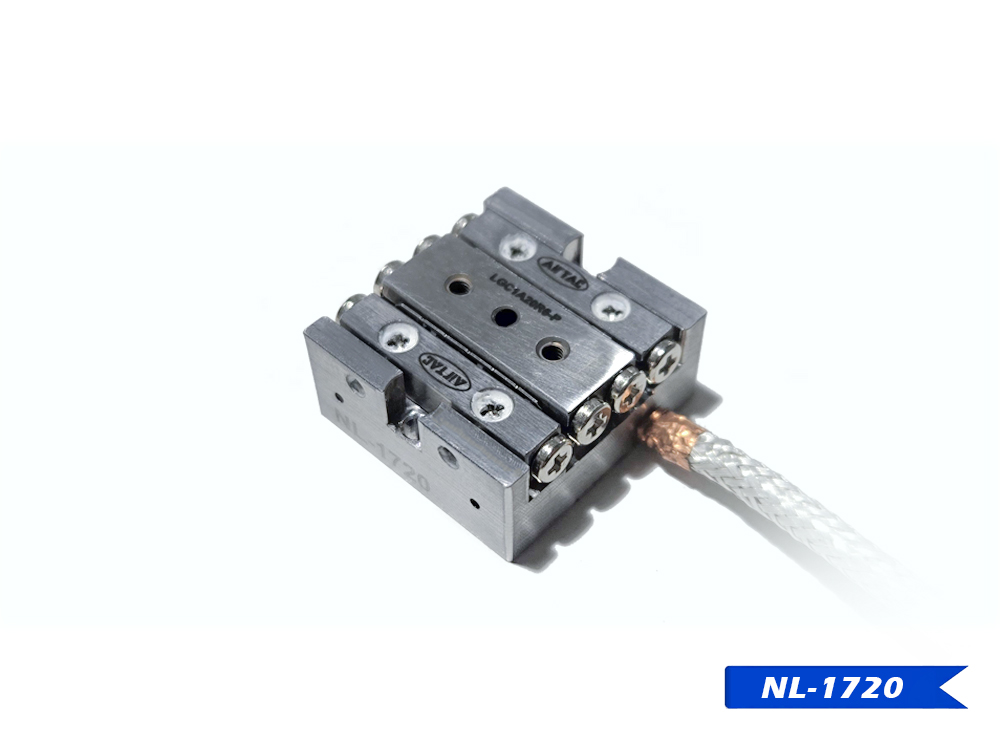

型号 | NL-1720 | NL-1730 | NH-1750 | NH-1780 |
运动轴数 | 1 | |||
传感器类型 | 光栅编码器（玻璃栅尺） | |||
行程(mm) | 10 | 20 | 30 | 50 |
保持力（N） | 1.5 | 1.5 | 1.5 | 1.5 |
最大承载力（N） | 20（垂直方向） | 20（垂直方向） | 20（垂直方向） | 20（垂直方向） |
尺寸（mm） | 22x23x10.5 | 30x23x10.5 | 50x17x10.5 | 81x17x10.5 |
重量 ( g) | / | 45 | 35 | 52 |
速度（mm/s） | 5 | 5 | 5 | 5 |
分辨率（nm） | 1.22 | 1.22 | 1.22 | 1.22 |
最小步长（nm） | 2 | 2 | 2 | 2 |
材料 | 不锈钢/铝合金 | |||
真空（可选） (mBar) | 超真空兼容（5X10-9 ） | |||
电气接口 | D-sub9 | |||
屏蔽线缆长度（m） | 2 | |||
适配控制器 | 微纳运动控制器 SS01-C2A | |||
